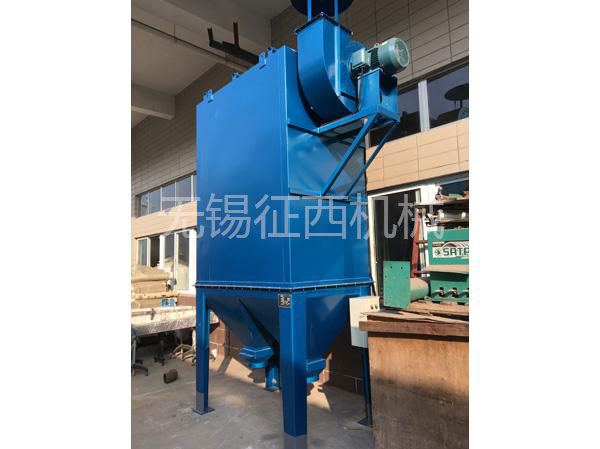

MC-II型脉冲单机袋式除尘器




MC-II型脉冲布袋除尘器是在MCI型的基础上改进的 新型高效脉冲袋式除尘器,为了进一步完善MCI型脉冲袋式除尘器,将原图进行了修改,改后的MCII型脉冲袋式除尘器保留了MCI型的净化效率高、处理气 体能力大、性能稳定、操作方便、除尘滤袋寿命长、维修工作量小等优点,而且从结构上和脉冲阀上进行改革,解决了露天安放和压缩空气压力低的问题。适用机 械、冶金、橡胶、面粉、化工、制药、碳素、建材、矿山等单位。
MC-II型脉冲单机袋式除尘器结构组成
MC型脉冲袋式除尘器由上、中、下箱体,排灰系统及喷吹系统五部分组成。上箱体包括可掀的盖板和出风口;中箱体内有多孔板、除尘骨架、除尘滤袋及文丘里管;下箱体由灰斗、进风口及检查门组成;喷吹系统包括控制阀、脉冲电磁阀、喷吹管和气包。
MC-II型脉冲单机袋式除尘器工作原理

MC型脉冲袋式除尘器是将含尘气体由除尘器进风口进入中、下箱体的过程中,粉尘被吸附在除尘滤袋上,气体则穿过除尘滤袋经文丘里管进入上箱体,从出风口排 出,随着除尘滤袋上粉尘的积累,除尘滤袋压力损失逐渐增加,该压力损失由压力计反馈到控制仪。控制仪接收并发出指令,按顺序触发各脉冲电磁阀,使气包内的 气体瞬时从喷吹管的各孔喷出,经文丘里管的各孔喷出,经文丘里管喷射到相应的除尘滤袋内,除尘滤袋在气流瞬时的反作用力下急速膨胀,使积附在除尘滤袋表面 的粉尘脱落,除尘滤袋得到了再生。

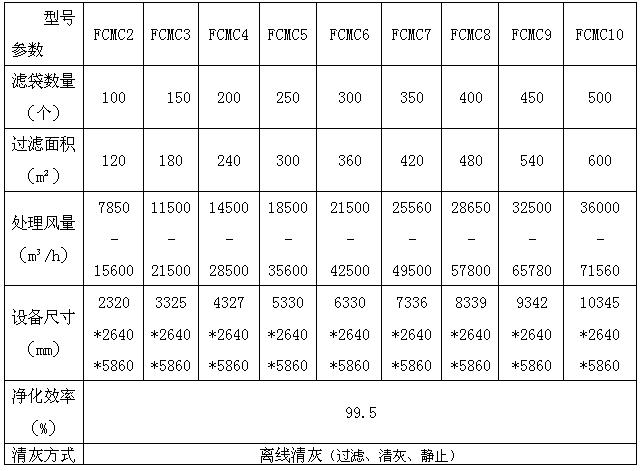

型号

滤袋数量

过滤面积

(m2)

处理风量

(m3/h)

外形尺寸(mm)

清灰用气源压力(MPa)

MC-2

100

120

7700~15350

3200X2680X6280

0.4~0.6

MC-3

150

180

10800~21600

4280X2680X6280

MC-4

200

240

14400~28800

5360X2680X6280

MC-5

250

300

18000~36000

6440X2680X6280

MC-6

300

.360

21600~43200

7520X2680X6280

MC-7

350

420

25200~50400

8600X2680X6280

MC-8

400

480

28800~57600

9680X2680X6280

MC-9

450

540

32400~64800

10760X2680X6280

MC-10

500

600

36000~72000

11840X2680X6280
